電涌保護器的選用—具有外部防雷系統的建筑物--易造防雷

電涌保護器的選用—具有外部防雷系統的建筑物，在圖9.7.1中，攝像機被安裝在桅桿上。通過安裝在桅桿頂端的接閃棒，可以防止攝像機遭受直接雷擊。應注意，攝像機及其傳輸電纜，都必須與外部防雷裝置保持足夠的隔離距離(IEC62305-3(EN62305-3)通常情況下，接線盒與攝像機之間的連接電纜放置在金屬桿內部敷設。如果無法這樣做，則攝像機的電纜必須放置到一個金屬管中，并將金屬管兩端做等電位接地處理。

電涌保護器的選用—具有外部防雷系統的建筑物

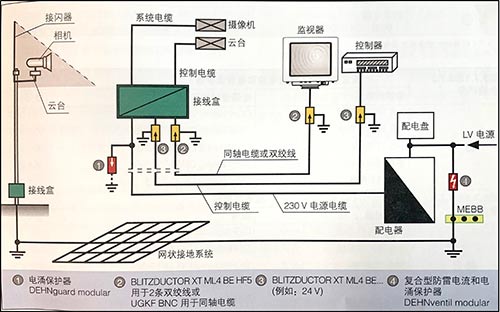

圖9.7.1 視頻監控系統—防雷電和電涌保護

電涌保護器的選用—具有外部防雷系統的建筑物，對于僅幾米長的電纜，接線盒可以不做電涌保護，但需做等電位連接。對于從桅桿處接線盒接至具有外部防雷系統的建筑物的同軸電纜或雙絞線以及控制電纜，必須實施等電位連接(表9.7.1)。這包括將視頻監控的防雷系統連接到管道系統、建筑物中的金屬裝置以及接地系統中。此外，供電系統和信息系統的所有接地部件都必須連接到等電位連接系統中。所有引入建筑物內的電源線和數據線都通過雷電流保護器(1級SPD)間接連接到等電位連接排。如果低壓主配電盤中沒有安裝雷電流保護器(1級SPD)，則運營商必須指明需要加裝。
